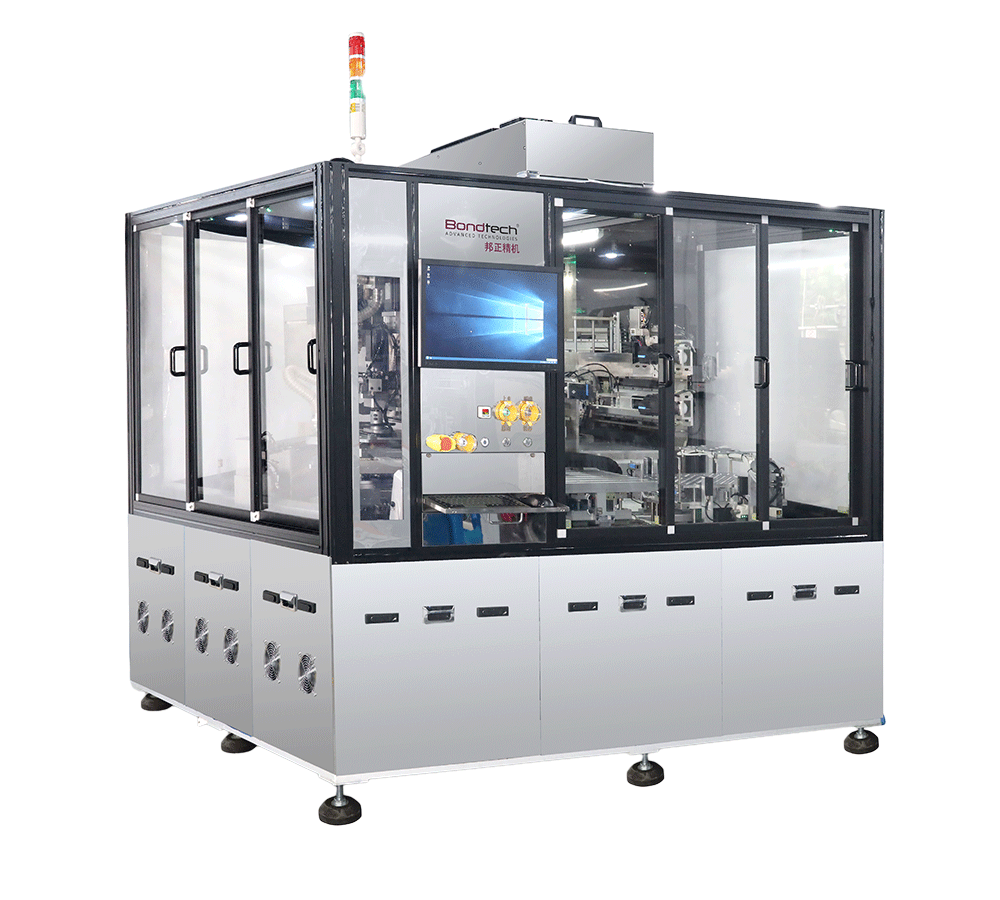

粘輪起角，夾子夾取撕離，撕離型紙穩定性高
上下料機械手，實現全自動貼合
雙撕膜中轉臺，提高撕膜效率
360°旋轉貼頭，適用貼合任意角度
底部相機移動，提高CVL拍照效率
適用：FPC空板制程的CVL貼合
| 貼合精度 | ±0.1mm |
| 貼合速度 | 5~7s/pcs 前提條件： 1.貼合使用2個點對位 2.未開啟貼合后回拍檢測功能； 3.不包含上下料時間。 |
| 平臺尺寸 | 320mm*530mm |
| FPC供料方式 | 片式供料 |
| 適用覆蓋膜尺寸 | 50mm*100mm-260mm*420mm |
| 適用覆蓋膜厚度 | 0.027mm~0.5mm |
| 覆蓋膜供料方式 | 片式供料 |
| 覆蓋膜供料方式 | 片式供料（貼合模式：A/AB/ABC/ABBC) |
| 工作平臺數量 | 1個 |
| 貼裝頭數量 | 1個（360度旋轉） |
| 工作平臺溫度 | 室溫至120℃ |
| 貼裝頭溫度 | 室溫至120℃ |
| FPC來料清潔 | 帶清潔裝置 |
| 安全防護 | 防護罩、安全感測器 |
| 防靜電 | 除靜電離子風機、離子棒 |
| 上下料裝置 | 自動上下料 |
| 來料抽隔片 | 是 |
| 收料墊隔片 | 是（隔片來源于抽隔片的） |
| 機臺外形尺寸長 | 長L:2260mm;寬W:1810mm;高H:2300mm |
| 機臺重量 | 3500Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | 10kw |
| 壓縮空氣源 | 0.5-0.7MPa |
| 耗氣量 | 300L/min |
| 平臺吸附 | 鼓風機 |
| 貼頭吸附 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
