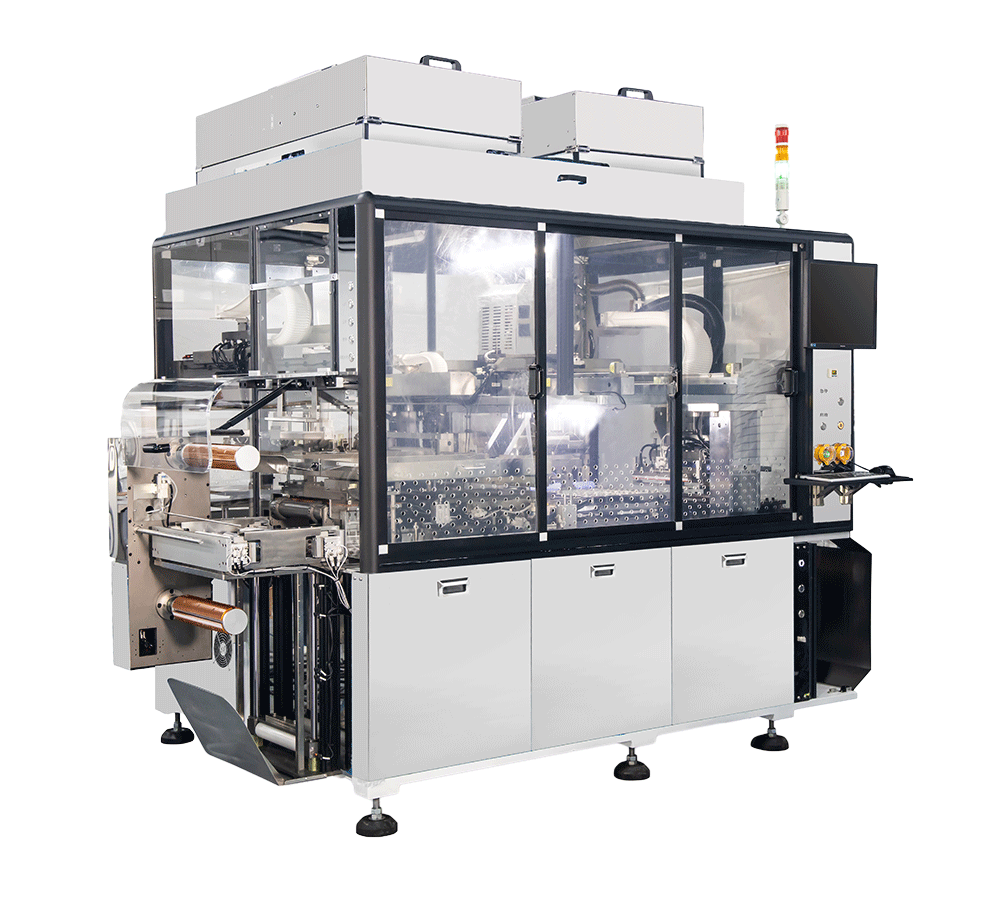

龍門下有6個加壓氣缸，適合貼難貼緊的EMI
自動上下料機械手，實現全自動貼合
手動上料臺，可手動上單片CVL
360度旋轉貼頭，適應貼合任意角度
上料盤收料盤可抽拉，方便員工上下料
在線偏位自動調整、多樣化功能，使用更人性化
適用：FPC空板制程中的EMI、CVL貼合
| 貼合精度 | ±0.1mm |
| 貼合速度 | 6-8s/pcs 前提條件： 1.貼合使用2個點對位； 2.未開啟預剝離粘輪功能； 3.未開啟貼合后回拍檢測功能； 4.不包含上下料時間。 |
| 適用軟板尺寸 | Max305mm*610mm |
| 適用覆蓋膜、EMI尺寸 | 50mm*100mm-260mm*400mm |
| 適用覆蓋膜、EMI厚度 | 0.03mm-0.5mm |
| 覆蓋膜、EMI定位方式 | 2點或4點mark點識別定位 |
| 軟板定位方式 | 2點或4點mark點識別定位 |
| 貼合后貼合精度反確認功能 | 帶反確認功能 |
| 軟板供料方式 | 片式供料 |
| 覆蓋膜、EMI供料方式 | 卷式供料 |
| 貼合方式 | 鋁吸盤或包膠吸盤面加熱 |
| 貼合壓力 | 有6個加壓氣缸，最大貼合力可到10KN，適用貼難貼緊的EMI |
| 上下料裝置 | 自動上下料 |
| 墊隔片 | 自動墊隔片 |
| 半裁功能 | 選配 |
| 覆蓋膜、EMI來料收隔膜 | 標配有 |
| 工作平臺數量 | 1個 |
| 貼裝頭數量 | 1個 |
| 工作平臺溫度 | 室溫至120℃ |
| 貼裝頭溫度 | 室溫至120℃ |
| CVL和FPC來料清潔 | CVL和FPC都有 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:2500mm;寬W:1467mm;高H:2130mm |
| 機臺重量 | 2600Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | 10KW |
| 壓縮空氣源 | 0.5-0.7MPa |
| 耗氣量 | 300L/min |
| 平臺吸附 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
