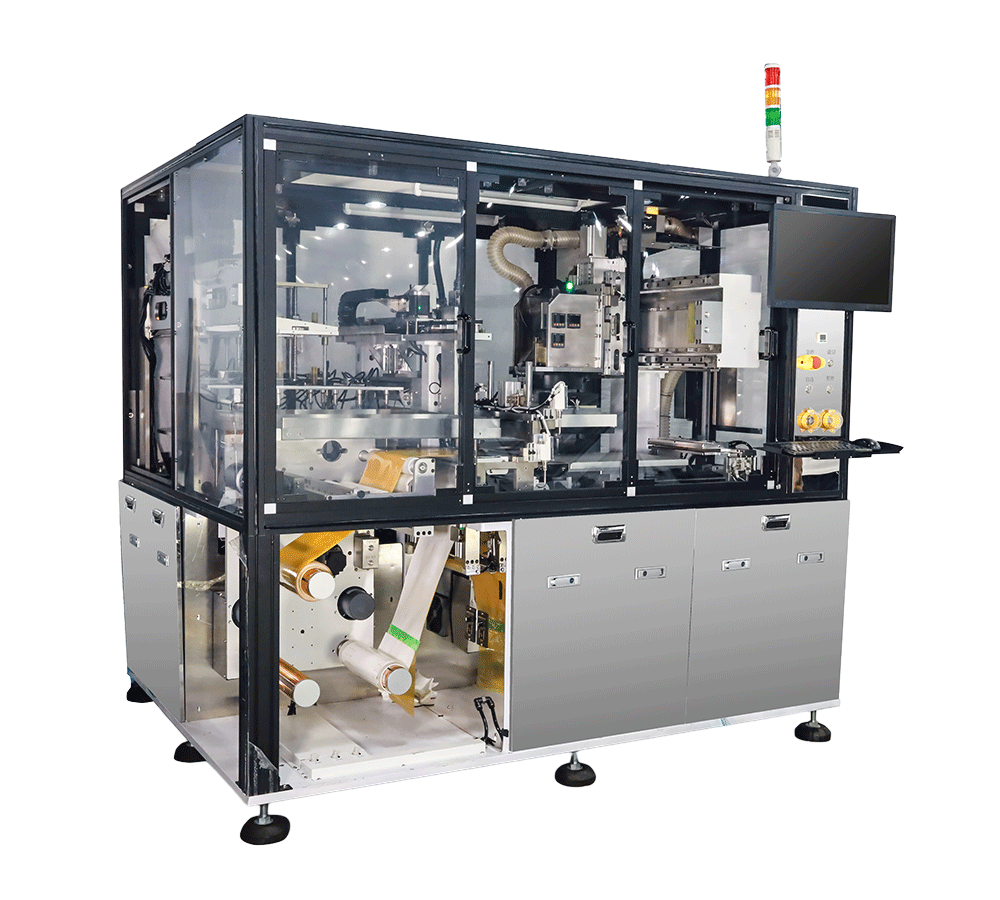

獨創拉料及裁切機構，可貼激光膜卷料
自動上下料機械手，實現全自動貼合
手動上料臺，可手動上單片CVL
360度旋轉貼頭，適應貼合任意角度
底部相機移動，提高CVL拍照效率
在線偏位自動調整 、多樣化功能
適用：FPC空板制程的CVL貼合； 針對LPF/激光膜卷對片設計
| 貼合精度 | ±0.1mm |
| 貼合速度 | 6-8s/pcs 前提條件： 1.貼合使用2個點對位； 2.未開啟貼合后回拍檢測功能； 3.不包含上下料時間。 |
| 適用軟板尺寸 | Max305mm*610mm |
| 適用覆蓋膜尺寸 | 50mm*100mm-260mm*400mm |
| 適用覆蓋膜厚度 | 0.03mm-0.5mm |
| 覆蓋膜定位方式 | 2點或4點mark點識別定位 |
| 軟板定位方式 | 2點或4點mark點識別定位 |
| 貼合后貼合精度反確認功能 | 帶反確認功能 |
| 軟板供料方式 | 片式供料 |
| 覆蓋膜供料方式 | 卷式供料 |
| 貼合方式 | 點加熱或面加熱 |
| 上下料裝置 | 自動上下料 |
| 墊隔片 | 自動墊隔片 |
| 裁切功能 | 標配有 |
| 覆蓋膜來料收隔膜 | 標配有 |
| 工作平臺數量 | 1個 |
| 貼裝頭數量 | 1個 |
| 工作平臺溫度 | 室溫至120℃ |
| 貼裝頭溫度 | 室溫至120℃ |
| CVL和FPC來料清潔 | CVL和FPC都有 |
| 安全防護 | 防護罩、安全感測器 |
| 機臺外形尺寸長 | 長L:2000mm;寬W:1520mm;高H:2160mm |
| 機臺重量 | 2800Kg |
| 工作電源 | 380V,三相五線制，50HZ |
| 機臺功率 | 12KW |
| 壓縮空氣源 | 0.5-0.7MPa |
| 耗氣量 | 300L/min |
| 平臺吸附 | 鼓風機 |
| 操作系統 | windows視窗界面 |
| 操作語言 | 中文 |
| 操控界面 | 21"顯示器+鍵盤鼠標 |
