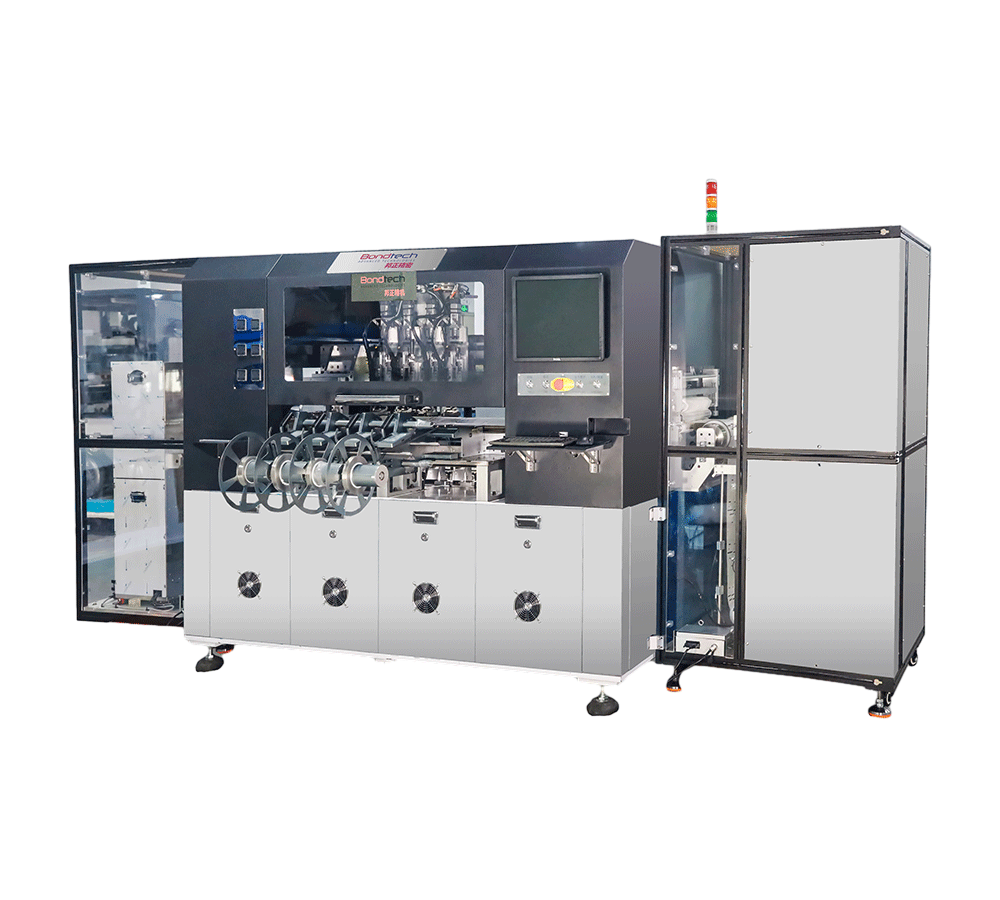

移動龍門+雙線馬驅動，保證貼合精度，提高貼合效率
四貼頭+四供料器，可一次貼合四種不同規格尺寸的補強片
可拆卸式供料器，可兼容載帶式供料器
夾持拉料+貼合平臺升降，進一步保護產品，防止產品刮花
帶粘塵裝置，貼前清潔卷式FPC板面
收料+糾偏，保證卷料收取整齊度
適用：卷式FPC & RF的鋼片、PI、CVL 、EMI等的貼合； 大范圍尺寸補強片貼合 (Max:110x55mm)
| 貼合精度 | ±0.05mm |
| 貼合速度 | 1.5秒/貼次 前提條件： 1、每平臺貼合點數32點 2、取料延時小于50ms 3、貼合延時小于100ms |
| 適用軟板尺寸 | 單片 :L:650mm*W:315mm 卷料 :L:∞mm*W:315mm |
| 適用軟板厚度 | 0.1mm-1mm |
| 適用加強片 | SUS,AL,FR4 |
| 補強片尺寸 | Min:5*5mm，Max:110*55mm |
| 補強片厚度 | 0.1mm-1mm |
| 上下料裝置 | RTR |
| 加強片供料方式 | 弱粘膜/載帶，供料器可快換 |
| 工作平臺數量 | 1 |
| 貼裝頭數量 | 4 |
| 工作平臺溫度 | 室溫至120度 |
| 貼裝頭溫度 | 室溫至180度 |
| 安全防護 | 安全光慕+防護罩 |
| 機臺外形尺寸長 | L:4070mm*W:1850mm*H:1720mm |
| 機臺重量 | 3000Kg |
| 工作電源 | 三相五線380V |
| 機臺功率 | 12KW |
| 壓縮空氣源 | 0.5Mpa-0.7Mpa |
| 耗氣量 | 500L/min |
| 熱風氣源 | 鼓風機 |
| 操作系統 | Windows視窗界面 |
| 操作語言 | 中英文 |
| 操控界面 | 17"顯示器+鍵盤鼠標 |
